柔性电子微喷射 3D 打印技术作为一种快速增材制造印刷技术，具有非接触 性、高沉积精度、墨水材料广泛、精度可控等诸多优势，正在成为制备柔性电路 板、太阳能电池、薄膜晶体管、微传感器、电子皮肤等精密电子元器件的理想制 备技术，可以实现包括金属、导体、绝缘体、复合材料等多种功能材料的增材制 造。由于采取非接触方式且能够实现喷头与基板 10 到 15mm 的高度控制，可以 适应包括弯曲表面在内的复杂曲面打印，采用多喷头阵列结构可以一次性实现柔 性电子设备的印制封装解决了传统工艺制造中设备多工序多的问题。自主研发的 打印系统可以把用户通过标准 CAD 软件生成的线路图形生成加工程序再将由材 料制成的墨水通过气动雾化与超声波物化的方式经过通过氮气的运输将液滴颗 粒经由粒子筛选器后运输至喷头，再经过环绕气体的约束后告诉沉积到基板材料 表面，经过激光烧结与基板烘烤后实现液滴颗粒的粘结，改进其相关电化学性能， 最终可在基板表面生成线宽在 10um 以下的超细线宽图形。打印过程中不仅可以 实现过程自动控制，还可以通过机器视觉系统实时监测打印过程，可在玻璃、陶 瓷、纸张及多种材料表面打印出复杂结构，可广泛应用在表面喷涂、微结构、微 传感器、柔性电子、新能源、光学制造、生物医学等领域。

技术优势：

 打印材料在喷头内由环绕气体围绕，一方面避免了阻塞问题，另一方面摆 脱了打印直径对于喷嘴直径的依赖关系；

 喷嘴与基板之间采取非接触式结构，可以实现距离 10mm 以上可调节高度 打印，适应复杂基板曲面条件；

 喷头多阵列且有视觉观测系统不仅适应多材料混合打印且可以随时监测 打印进度；

 气路系统包括氮气气路系统跟真空泵气路系统氮气气路系统用于产生输 送气体，气动雾化，环绕气体。

技术参数：

产 品 型 号： INCH-AJP220A

整机外形尺寸：1400*900*1750mm

特征打印尺寸：220*220*100mm

最小打印线宽：8μm

最小打印厚度：500nm

标准打印速度：100mm/s

机器视觉系统：工业 CCD 相机

打印定位精度：0.005mm

打印材料可选：微纳米悬浮液

后处理方式： 激光烧结/UV 固化

电 源 功 率： 220V/2Kw

产品特色：

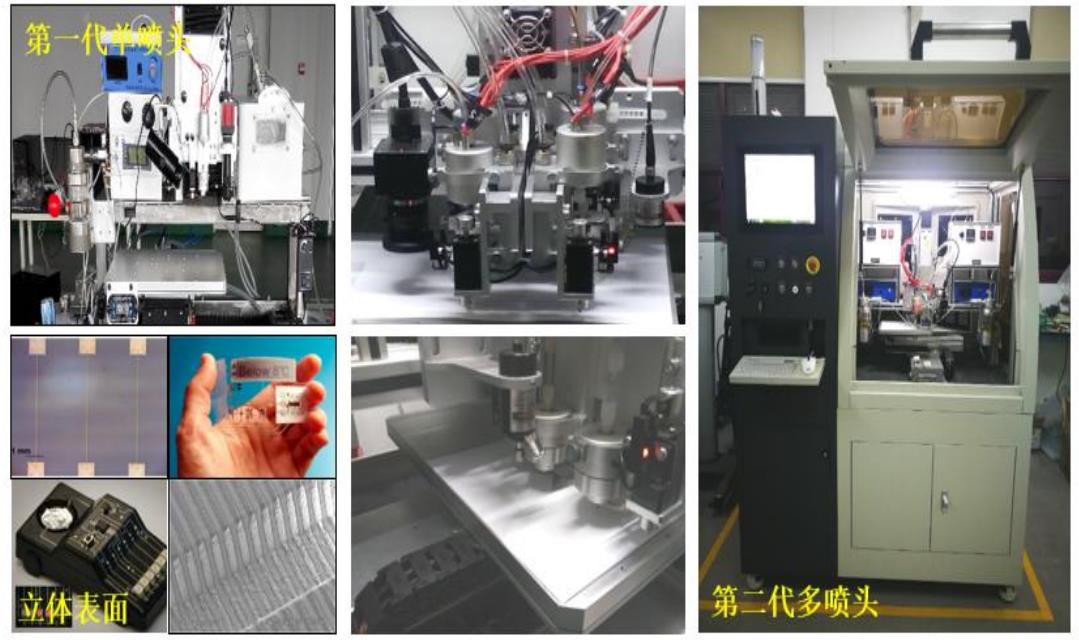

超细线宽微喷射柔性电子 3D 打印系统（国内首台/自主研发）
